Lazerinis vamzdžių pjovimas
Vamzdžių ir profilių pjovimas lazeriu
Švarus, tikslus pjūvis be šlako ir užvartų. Skylės, išpjovos ir nuožulnios briaunos – vienu ciklu nuo vienos bazės. Detalė iš staklių iškart tinka suvirinimui ir dažymui.
- 3 kWfiber lazeris
- Bevelnuožulnus pjūvis
- 0 likučiopjovimas be atliekamo galo
- 1 ciklasvisos operacijos
Vamzdžių pjovimas lazeriu – pagrindiniai faktai

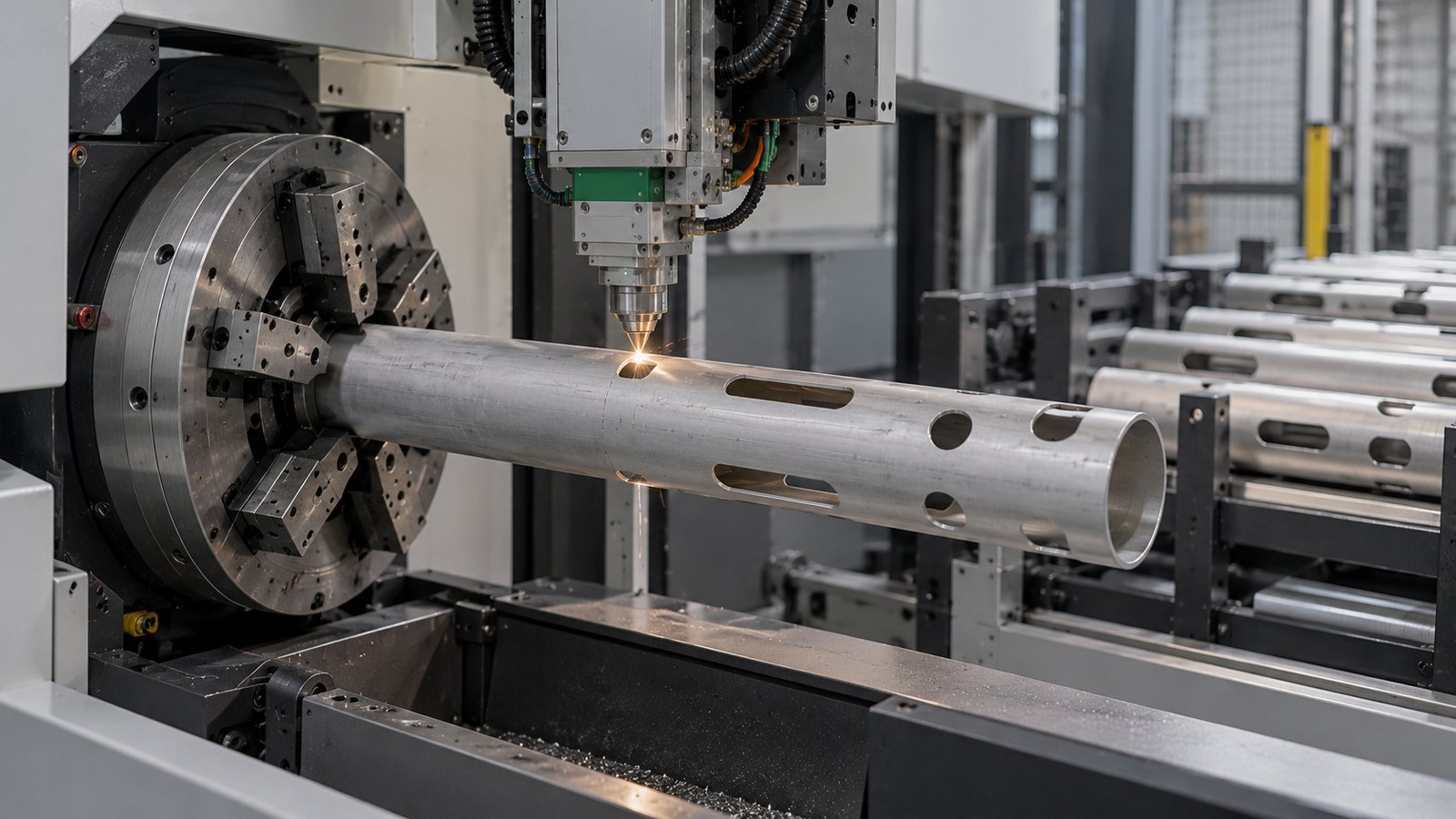

UAB „Alumnita“ Kaune pjauna apvalius, kvadratinius ir stačiakampius vamzdžius bei profilius fiber vamzdžių lazeriu. Pjūvis švarus, be šlako ir užvartų; skylės, išpjovos ir nuožulnos atliekamos vienu ciklu nuo vienos bazės.
- Paslauga
- Lazerinis vamzdžių ir profilių pjovimas
- Įranga
- 3 kW fiber vamzdžių lazeris
- Galimybės
- nuožulnus pjūvis, pjovimas be likučio, ovalumo kompensacija
- Profiliai
- apvalūs, kvadratiniai, stačiakampiai
- Rezultatas
- švarus kraštas be šlako ir užvartų
- Tolesnės operacijos
- lenkimas, suvirinimas, miltelinis dažymas
Švarus pjūvis – be šlifavimo
Lazeris vamzdį pjauna be šlako ir užvartų, todėl nereikia šlifuoti, valyti ar derinti. Visos skylės ir išpjovos pjaunamos nuo vienos bazės, todėl jų tarpusavio išdėstymas tikslus, o rėmas surenkamas be pritaikymo.
Pjaunant pjūklu, o vėliau gręžiant ir frezuojant, kiekviena operacija prideda paklaidą ir perstatymą. Lazeris visas šias operacijas sujungia į vieną ciklą.
Darbo pavyzdžiai technologams
| Detalė | Lazeriu atliekama | Ką sutaupo |
|---|---|---|
| Baldų ir rėmų vamzdžiai | ilgis, galai, montavimo skylės, tab & slot | gręžimą, šablonus, derinimą |
| Kampinės jungtys | nuožulnus galas ir suvirinimo briauna | frezavimą, rankinį paruošimą |
| Stelažų stovai | skylių eilės, ovalios angos | žymėjimą, gręžimą, štampavimą |
| Profiliai lenkimui | išpjovos lenkimo vietose | lenkimo derinimą, broką |
| Matomi elementai | švarus kontūras | šlifavimą prieš dažymą |
Galimybės
| Parametras | Reikšmė |
|---|---|
| Lazerio šaltinis | 3 kW fiber |
| Nuožulnus (bevel) pjovimas | taip |
| Krovimas | pusiau automatinis, 3 servo atramos |
| Pjovimas be atliekamo galo | taip |
| Ovalių vamzdžių kompensacija | automatinė lazerinė |
| Profiliai | apvalūs, kvadratiniai, stačiakampiai |
| Didesni apvalūs vamzdžiai | iki Ø 240 mm |
| Didesni kvadratiniai profiliai | iki 200 × 200 mm |
| Konstrukciniai profiliai | UPN, UPE |
| Didesnis ruošinio ilgis | iki 8 500 mm |
| Vamzdžių lenkimas | iki Ø 40 mm; didesni pagal užklausą |
Vamzdžių rėmų projektavimas lazeriniam pjovimui
Pjovimas, suvirinimas ir dažymas be pertraukų
Lazeriu išpjauti vamzdžiai toje pačioje gamykloje suvirinami robotu, lazeriu ar rankiniu būdu ir nudažomi milteliniu būdu. Rėmams iš lakšto ir vamzdžio derinio naudojame ir lakštų lazerį.
DUK
Dažniausi klausimai
Ar galima pjauti 45° kampu?
Taip, nuožulnus pjūvis atliekamas tame pačiame cikle.
Ar reikia šlifuoti po pjovimo?
Paprastai ne – lazeris palieka švarų kraštą be šlako ir užvartų.
Kokius profilius pjaunate?
Apvalius, kvadratinius ir stačiakampius vamzdžius; tinkamumą konkrečiam profiliui patvirtiname pagal brėžinį.
Ar išpjautus vamzdžius suvirinate ir dažote?
Taip – robotu, lazeriu arba rankiniu būdu, po to milteliniu būdu dažome toje pačioje gamykloje.
Ką daryti su didesnio skersmens vamzdžiais?
Apvalius vamzdžius iki Ø 240 mm, kvadratinius profilius iki 200 × 200 mm, UPN ir UPE profilius bei iki 8 500 mm ilgio ruošinius pjauname pagal užklausą. Tinkamumą konkrečiam profiliui patvirtiname pagal brėžinį – jums lieka vienas kontaktas ir vienas atsakingas tiekėjas.
Kokį failą siųsti?
STEP 3D modelį arba brėžinį PDF su matmenimis.
Kuo lazerinis vamzdžių pjovimas pranašesnis už pjovimą pjūklu?
Lazeris viename cikle atlieka ilgio pjovimą, skyles, išpjovas ir nuožulnas, todėl nebereikia gręžimo, frezavimo ir šlifavimo, o elementų tarpusavio padėtis yra tiksli.
Ar galima pjauti nerūdijančio plieno ir aliuminio vamzdžius?
Taip, pjaunami juodojo plieno, nerūdijančio plieno ir aliuminio vamzdžiai bei profiliai.
Ar galite išpjauti užraktines (tab-and-slot) jungtis?
Taip. Užraktinės jungtys leidžia rėmą surinkti be sudėtingų šablonų ir sutrumpina suvirinimą.
Kokius failus pateikti vamzdžių pjovimui?
Geriausia – STEP modelį. Taip pat tinka brėžinys PDF formatu su profilio matmenimis ir sienelės storiu.
Vamzdžių ir profilių pjovimas lazeriu Kaune
Lazerinis vamzdžių pjovimas – tai apvalių, kvadratinių ir stačiakampių vamzdžių bei profilių apdirbimas besisukančiu griebtuvu ir fiber lazeriu: vienu ciklu nupjaunamas ilgis, išpjaunamos skylės, ovalios angos, išpjovos lenkimui, nuožulnios briaunos ir užraktinės (tab-and-slot) jungtys. Alumnita šią operaciją atlieka 3 kW fiber vamzdžių lazeriu su nuožulnaus pjovimo funkcija, pjovimu be atliekamo galo ir automatine ovalumo kompensacija.
Technologija pakeičia kelias tradicines operacijas – pjovimą pjūklu, žymėjimą, gręžimą ir frezavimą – todėl sumažėja rankinio darbo, šablonų ir derinimo poreikis. Švarus kraštas be šlako ir užvartų tiesiogiai tinka robotiniam suvirinimui ir milteliniam dažymui, o tiksliai išpjautos jungtys užtikrina pakartojamą rėmų geometriją.
Paslauga skirta baldų, stelažų, prekybos ir parodų įrangos, mašinų karkasų bei architektūrinių elementų gamintojams. Didesnio skersmens vamzdžius pjauname ir lenkiame pagal užklausą, todėl užsakovas turi vieną kontaktą ir vieną atsakingą tiekėją visam gaminiui.
Ši paslauga yra platesnės lakštinio metalo apdirbimo grandinės dalis: pjovimas, formavimas, suvirinimas, dažymas ir surinkimas atliekami toje pačioje gamykloje Kaune.
- Technologija
- fiber vamzdžių lazeris, 3 kW
- Profiliai
- apvalūs, kvadratiniai, stačiakampiai
- Galimybės
- nuožulnus pjūvis, pjovimas be likučio, ovalumo kompensacija
- Tolesnės operacijos
- lenkimas, suvirinimas, miltelinis dažymas, surinkimas
Pateikite brėžinį – pagaminsime galutinį gaminį
Visas gamybos ciklas atliekamas mūsų gamykloje Kaune: lazerinis pjovimas, lenkimas, robotinis suvirinimas, miltelinis dažymas ir surinkimas. Vienas tiekėjas, vienas terminas, viena atsakomybė.
