Štampavimas ir formavimas
Aliuminio ir plieno štampavimas presais
Serijinių detalių štampavimas ir formavimas 13 presų parke: dvylika 6–25 t presų ir vienas 40 t presas. Individualūs, greitai keičiami štampai leidžia efektyviai gaminti dideles partijas ir greitai pereiti tarp gaminių.
- 13 presų6–25 t ir 40 t
- Greitas keitimasštampų sistema
- Al · plienasštampavimas ir formavimas
- Serijomsmažiausia vieneto kaina
Štampavimas – pagrindiniai faktai
Alumnita štampuoja ir formuoja aliuminio bei plieno serijines detales 13 presų parke: 12 presų nuo 6 iki 25 t ir vienas 40 t presas. Naudojami greitai keičiami štampai.
- Presai
- 12 × 6–25 t, 1 × 40 t
- Operacijos
- kirpimas, pramušimas, lenkimas, formavimas

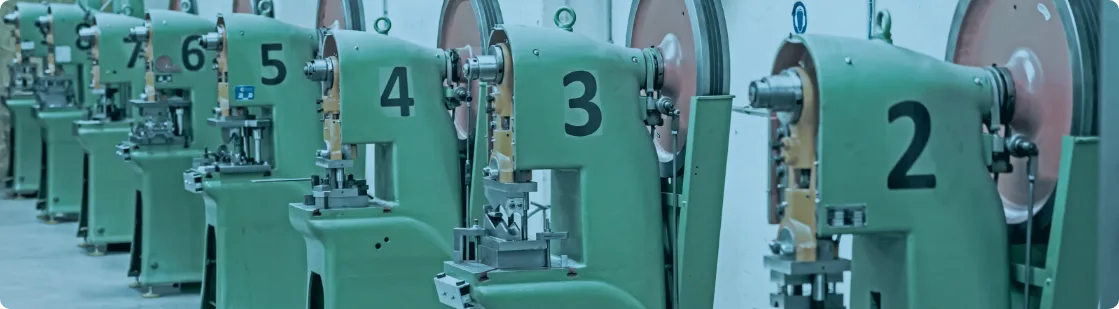

Presų parkas
| Įranga | Galimybės |
|---|---|
| Mechaniniai presai | 12 vnt., 6–25 t (olandų gamintojų) |
| Didelės galios presas | 1 vnt., 40 t |
| Operacijos | kirpimas, pramušimas, lenkimas, formavimas, įspaudimai |
| Medžiagos | aliuminis, juodasis plienas |
| Štampai | individualūs, greitai keičiami; gaminami per nuolatinį partnerį |
| Ekonomiška serija | štampavimas paprastai apsimoka nuo 2 000–5 000 vnt. per metus |
Kokio dydžio detalę galima nukirpti
Štampavimo ribą lemia ne preso dydis, o kirpimo jėga. Ji lygi kerpamo kontūro ilgiui, padaugintam iš medžiagos storio ir tos medžiagos kirpimo stiprio. Žemiau – orientacinis didžiausias kerpamo kontūro ilgis pagal mūsų presus, kai paliekama atsarga nuvalymo jėgai.
| Medžiaga ir storis | 6 t presas | 25 t presas | 40 t presas |
|---|---|---|---|
| Aliuminis 1 mm | ~300 mm | ~1 250 mm | ~2 000 mm |
| Aliuminis 2 mm | ~150 mm | ~620 mm | ~1 000 mm |
| Aliuminis 3 mm | – | ~410 mm | ~660 mm |
| Juodasis plienas 1 mm | ~180 mm | ~750 mm | ~1 200 mm |
| Juodasis plienas 2 mm | – | ~370 mm | ~600 mm |
Kaip skaityti lentelę. „Kontūro ilgis“ – tai visas vienu smūgiu kerpamas perimetras: detalės išorinis kontūras plius visų tuo pačiu metu pramušamų skylių perimetrai. Pavyzdžiui, 100 × 150 mm stačiakampis su keturiomis Ø10 mm skylėmis duoda 500 mm išorinio kontūro ir dar apie 126 mm skylių – iš viso apie 626 mm. Skaičiuota su įprastu aliuminio ir konstrukcinio plieno kirpimo stipriu; kietesniems lydiniams riba mažesnė. Jei detalė netelpa į vieną smūgį, operacijos skaidomos į kelias stotis arba derinamos su lazeriniu pjovimu.
Lentelė skirta pirminei orientacijai – ar jūsų detalė iš principo telpa į mūsų presų parką. Galutinį atsakymą pateikia technologas pagal brėžinį, įvertinęs medžiagos lydinį, formavimo operacijas ir štampo konstrukciją.
Štampavimas ar lazerinis pjovimas?
Dažnai naudojame abu: prototipas ir pirmosios partijos pjaunamos lazeriu, o patvirtinus gaminį ir didėjant kiekiams – pereinama prie štampavimo.
| Kriterijus | Lazerinis pjovimas | Štampavimas |
|---|---|---|
| Partijos dydis | nuo 1 vnt. iki vidutinių serijų | didelės, pasikartojančios serijos |
| Įrankio kaina | nereikia | reikia štampo |
| Vieneto kaina | pastovi | mažėja didėjant kiekiui |
| Pakeitimai | keičiama programa | keičiamas štampas |
| Formavimas | ne | taip – įspaudimai, lenkimai, formos |
Kodėl štampavimas serijose
- Mažiausia detalės kaina didelėse serijose
- Labai trumpas ciklo laikas – sekundės vienai detalei
- Puikus pakartojamumas – visos detalės identiškos
- Galimybė vienu smūgiu kirpti, pramušti ir formuoti
- Greitai keičiami štampai – mažiau prastovų tarp gaminių
Po štampavimo – tame pačiame ceche
- Štampavimaskirpimas, pramušimas, formavimas
- Suvirinimas ar kniedijimasmazgų jungimas
- Paruošimas ir dažymascheminis plovimas ir miltelinis dažymas
- Surinkimas ir pakavimasgalutinis gaminys
DUK
Dažniausi klausimai
Nuo kokio kiekio apsimoka štampavimas?
Paprastai nuo 2 000–5 000 vnt. per metus. Tikslią ribą lemia detalės sudėtingumas ir štampo kaina: paprastam kirpimo ir pramušimo štampui ji būna arčiau 2 000 vnt., sudėtingam formavimo štampui – arčiau 5 000 vnt. ar daugiau. Mažesniems kiekiams dažniausiai pigiau pjauti lazeriu. Atsiųskite brėžinį ir metinį poreikį – palyginsime abu variantus skaičiais.
Ar galite naudoti mūsų štampus?
Taip, jei jie tinka mūsų presams. Štampus įvertiname prieš gamybą.
Kokias medžiagas štampuojate?
Aliuminį ir juodąjį plieną.
Kokio dydžio detales galite štampuoti?
Ribą lemia ne presas, o kirpimo jėga: ji lygi kerpamo kontūro ilgiui padaugintam iš medžiagos storio ir jos kirpimo stiprio. Orientacines ribas pagal mūsų presus rasite lentelėje aukščiau. Konkrečią detalę įvertina technologas pagal brėžinį – atsiųskite jį ir atsakysime, ar telpa į mūsų presų parką.
Kiek laiko trunka pagaminti štampą?
Terminą derina mūsų partneris pagal štampo sudėtingumą; jį nurodome kartu su kaina pasiūlyme, prieš pradedant darbus. Štampo gamybos laikas yra vienkartinis – pakartotiniai užsakymai tuo pačiu štampu paleidžiami be papildomo paruošimo.
Ar gaminate štampus?
Štampus gaminame per partnerį – ilgamečius štampų gamintojus, su kuriais dirbame nuolat. Jūs bendraujate tik su mumis: štampo konstrukciją, kainą, terminą ir gamybą derinome mes, o paskui tuo pačiu štampu dirbame savo presais. Taip išvengiama situacijos, kai štampas pagamintas vienur, o detalės štampuojamos kitur, ir niekas neatsako už rezultatą.
Ar štampavimas tinka mažoms partijoms?
Iki maždaug 2 000 vnt. per metus beveik visada pigiau pjauti lazeriu – nereikia investuoti į štampą. Išimtis yra detalės su įspaudimais, standumo briaunomis ar erdvinėmis formomis: jų lazeriu nepagaminsi, todėl štampas reikalingas ir mažesniam kiekiui.
Metalo štampavimas serijinei gamybai Kaune
Metalo štampavimas – tai lakštinio metalo kirpimas, pramušimas, lenkimas ir formavimas presu su specialiu štampu, kai viena detalė pagaminama per vieną ar kelis preso ciklus. Alumnita naudoja 12 mechaninių presų nuo 6 iki 25 t ir vieną 40 t presą, apdirbdama aliuminį ir juodąjį plieną.
Štampavimas paprastai apsimoka nuo 2 000–5 000 vnt. per metus ir užtikrina mažiausią vieneto kainą didelėse pasikartojančiose serijose ir leidžia suformuoti įspaudimus, standumo briaunas ir formas, kurių neįmanoma pagaminti vien lazeriu. Prototipai ir pirmosios partijos paprastai pjaunami lazeriu, o augant kiekiams gamyba perkeliama į štampavimą – technologiją parenkame pagal metinį poreikį ir štampo kainą.
Štampus gaminame per nuolatinį partnerį: konstrukciją, kainą ir terminą suderiname mes, o štampavimą atliekame savo presais – užsakovas turi vieną atsakingą tiekėją visai grandinei. Galime naudoti ir užsakovo štampus, jei jie tinka mūsų presams; prieš gamybą jie įvertinami. Štampuotos detalės toliau suvirinamos, dažomos ir surenkamos toje pačioje gamykloje.
Ši paslauga yra platesnės lakštinio metalo apdirbimo grandinės dalis: pjovimas, formavimas, suvirinimas, dažymas ir surinkimas atliekami toje pačioje gamykloje Kaune.
- Presai
- 12 × 6–25 t, 1 × 40 t
- Operacijos
- kirpimas, pramušimas, lenkimas, formavimas
- Medžiagos
- aliuminis, juodasis plienas
- Štampai
- individualūs arba užsakovo
Pateikite brėžinį – pagaminsime galutinį gaminį
Visas gamybos ciklas atliekamas mūsų gamykloje Kaune: lazerinis pjovimas, lenkimas, robotinis suvirinimas, miltelinis dažymas ir surinkimas. Vienas tiekėjas, vienas terminas, viena atsakomybė.
